Registrador de Instalação de Estacas PIR-A

• Reduz a duração da obra e o seu custo, através da monitoração da instalação das estacas
• Adaptável a todos os tipos de gruas
• Medidor de vazão magnético, assegura a precisão da medição do volume de concreto
• Mostra um gráfico preciso do volume de concreto bombeado versus profundidade, e desta maneira guia o operador da grua durante a instalação da estaca.
• Permite correção imediata, enquanto o fuste ainda esta fluido
• Reduz o risco e aumenta a confiabilidade nas estacas de hélice continua
• O baixo custo do equipamento é recuperado em um curto espaço de tempo
• Medições precisas de tempo, volume, pressão e profundidade facilitam a otimização do volume de concreto
• A simplicidade e facilidade da operação do PIR-A garantem o sucesso de sua utilização.
• Resumo dos resultados para cada estaca impressos de forma concisa em uma só página
• Resumo dos resultados de todas as estacas, para análise de produtividade

Com o aumento das cargas de projeto, atualmente há uma crescente necessidade de se garantir a qualidade de fundações profundas.

No caso de Estacas de Hélice Contínua, existem incertezas quanto à seção transversal do fuste. A qualidade destas estacas depende tremendamente da habilidade do instalador. Se a hélice for removida muito rápido, o volume de concreto é reduzido, podendo resultar numa resistência estrutural insuficiente. Em muitos casos, o projetista tenta contornar estes problemas com a especificação de uma vazão de concreto maior que a necessária, ou altos fatores de segurança. Ambos resultam em um aumento do custo da estaca de hélice contínua. A monitoração precisa e completa da instalação é a melhor maneira de assegurar a uniformidade do fuste. Desse modo o engenheiro pode especificar estacas hélice contínua com maior confiança. Essas estacas se tornam economicamente viáveis, e são aceitas num maior numero de projetos.

O PIR-A é simples de se utilizar. Após fornecer o nome ou número da estaca, o operador da grua aperta um único botão. A operação e coleta de dados são automáticos. O volume de concreto bombeado e o volume mínimo recomendável por incremento de profundidade aparecem na tela simultaneamente. Desta forma o operador pode remover a hélice a uma velocidade que assegura a qualidade enquanto otimiza a eficiência e economia da operação. Se o volume do concreto estiver baixo, é possível corrigir esta situação enquanto o concreto ainda está fluido. As estacas anômalas são praticamente eliminadas. Os resultados do PIR-A podem ser impressos na própria obra ou no escritório, em detalhe ou em forma resumida por estaca.

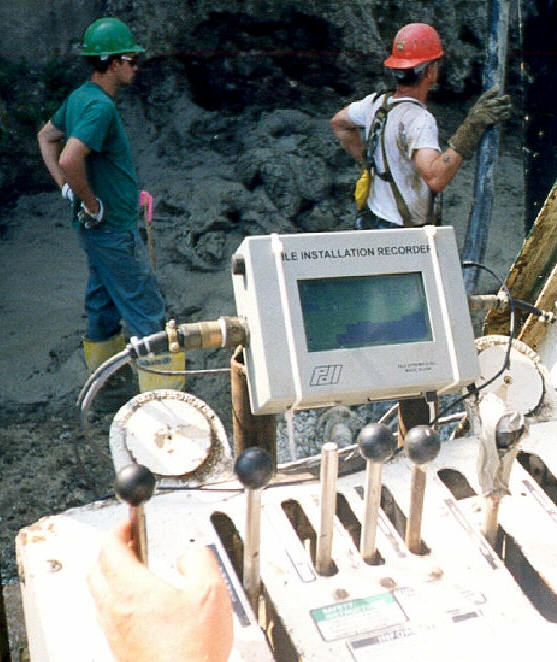

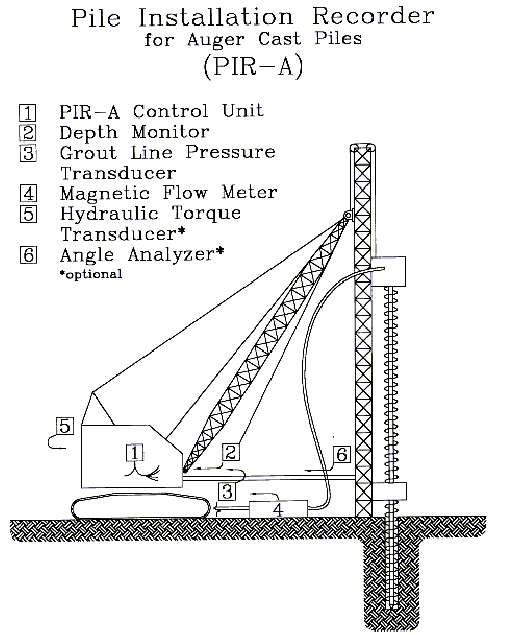

• Instalado na grua. Não interfere com a instalação da estaca ( desenho)

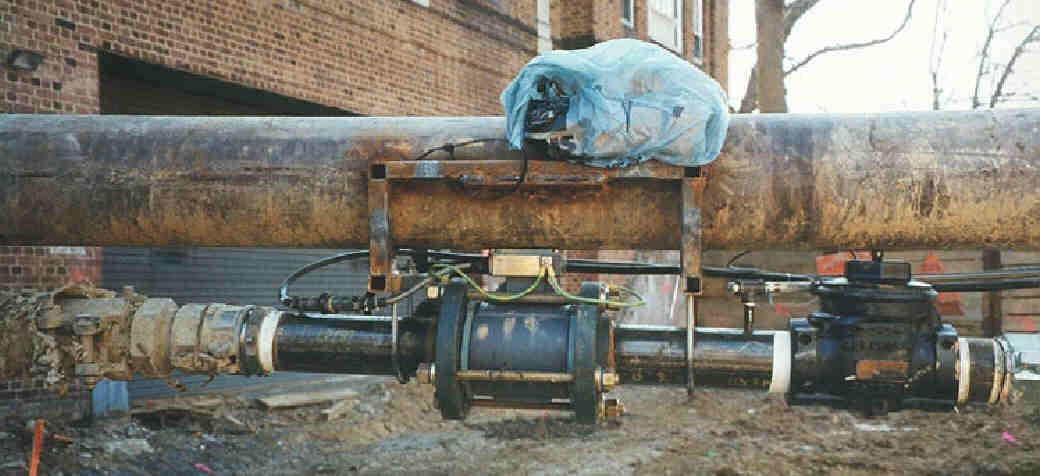

• Mede o volume de concreto com precisão de 2%, usando um medidor de vazão magnético ( foto) instalado no tubo da bomba de concreto.
• O medidor de vazão magnético é dotado de um transdutor de pressão normalmente usado para que o equipamento possa fornecer o volume exato de concreto por bombeada. Em caso de defeito no medidor magnético, o equipamento pode calcular o volume a partir da contagem de bombeadas.

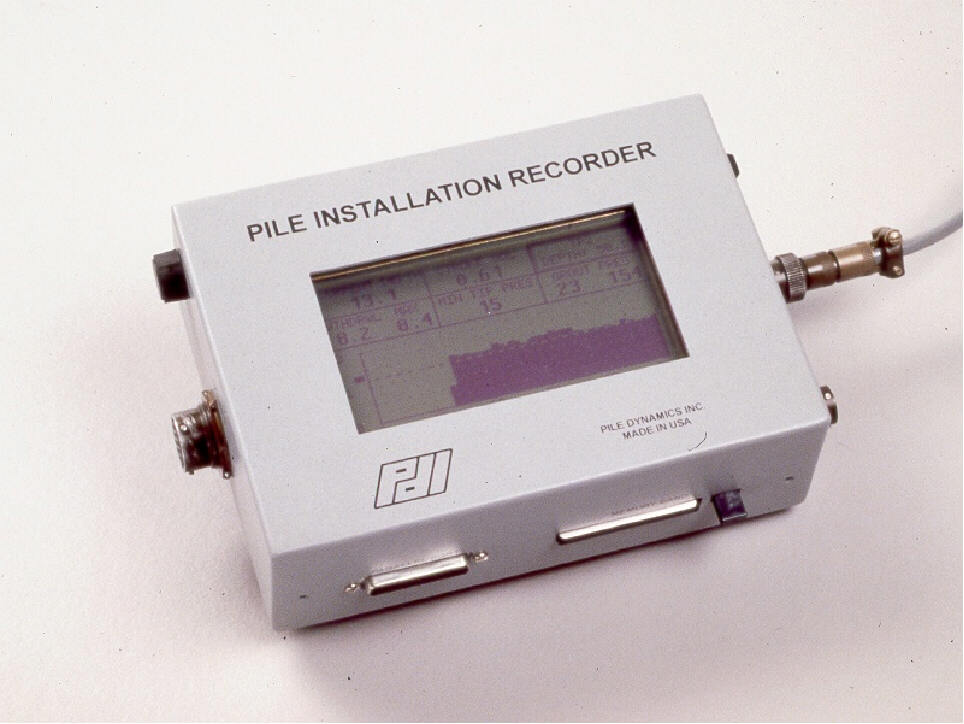

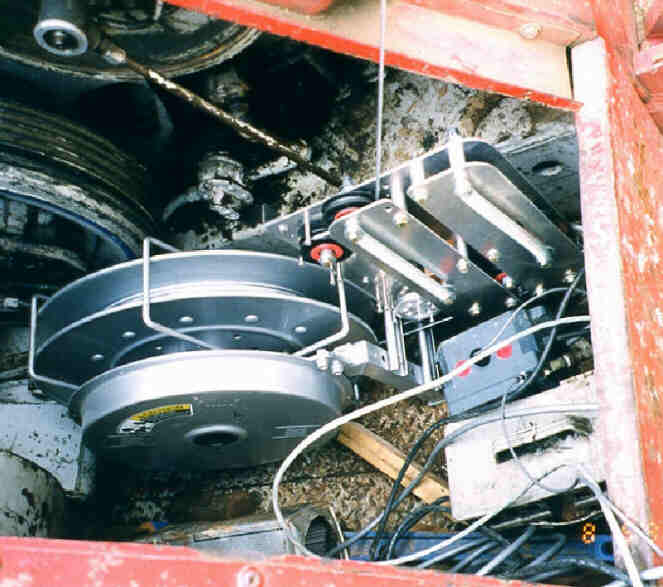

• Mede a posição exata da ponta da hélice, tanto durante a penetração como durante a concretagem e extração. A medição da posição é efetuada por um mecanismo de rótulas montado num carretel auto retrátil ( foto), adaptável a todos os tipos de gruas.
• Visor com números de tamanho suficiente para fácil visualização
• Registra o dia e a hora do início e término da operação

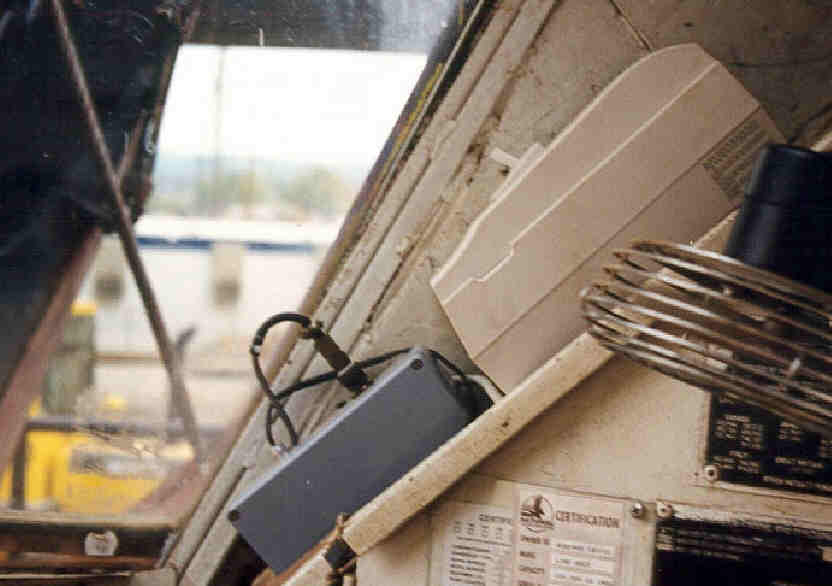

• Imprime numa impressora pequena e robusta, instalada na cabine ( foto)
• Guarda os dados num cartão de memória removível, que permite a transferência de dados de uma maneira muito conveniente. Não há necessidade de fazer transmissão eletrônica dos dados para um computador, simplesmente remove-se o cartão.
• Manuais técnicos e assistência técnica providas pelos líderes do ramo.
• Resultados tanto em unidades métricas como inglesas

Opcionais

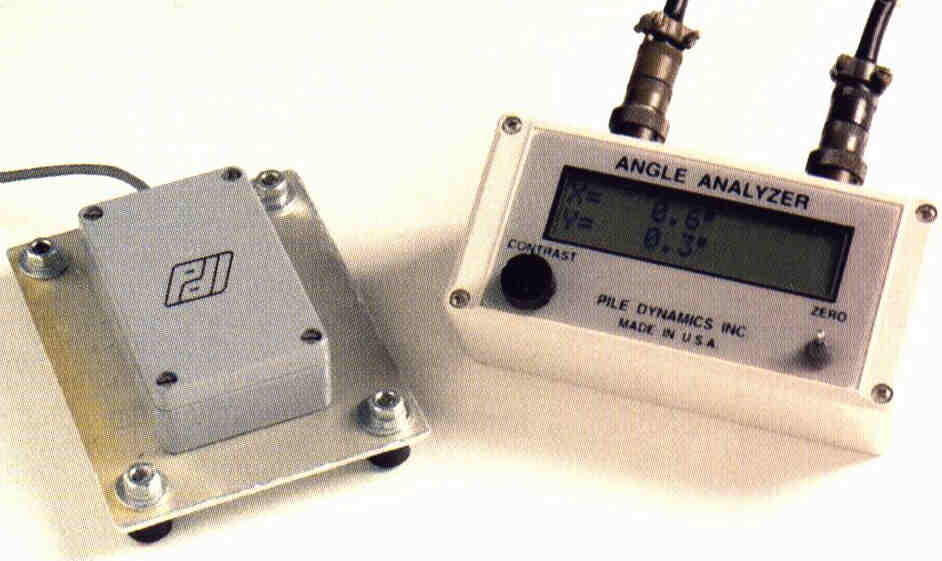

• Interface com o Analisador de Ângulos para verificar verticalidade ( foto)
• Transdutor de pressão para medir o torque da hélice

Resultados

• Durante a concretagem: profundidade, pressão no tubo de concretagem, volume por bombeada, máxima velocidade de extração recomendada para o volume mínimo de concreto.
• Posição da hélice e velocidade durante a fase de penetração
• Tempo decorrido, para análise de produtividade
• Volume de concreto versus profundidade para toda a extensão da estaca
• Pressão máxima e mínima do concreto

Fácil Operação

• A tela sensível ao toque é fácil de aprender e de utilizar, sua operação é intuitiva
• Entrada de dados facilitada por cardápios de funções
• Condicionamento automático dos dados
• Armazenamento automático dos dados
• Processamento de dados automático

• Exterior de alumínio selado, resistente às severas condições de campo. Não há partes móveis.
• Pequeno tamanho (80 x 150 x 220 mm)
• Leve (1.3 Kg)
• Força: opera de 12 a 24 Volts DC
• Temperatura: 0^oC a 40^oC em operação, -20^oC a 65^oC em armazenamento
• Tela de cristal líquido de alto contraste, operada por toque
• Cartão de memoria tipo PCMCIA flash com capacidade de armazenamento superior a 8 MB.
• Interface paralela para uma impressora de campo, permitindo obter-se uma copia dos dados imediatamente
• Unidade Principal garantida por um ano
• Medidor de fluxo magnético garantido por dois anos

Operação

Obs.: Os exemplos abaixo mostram as telas em inglês e em unidades inglesas. O equipamento funciona também em unidades SI, e poderá ser fornecido com as telas em português.

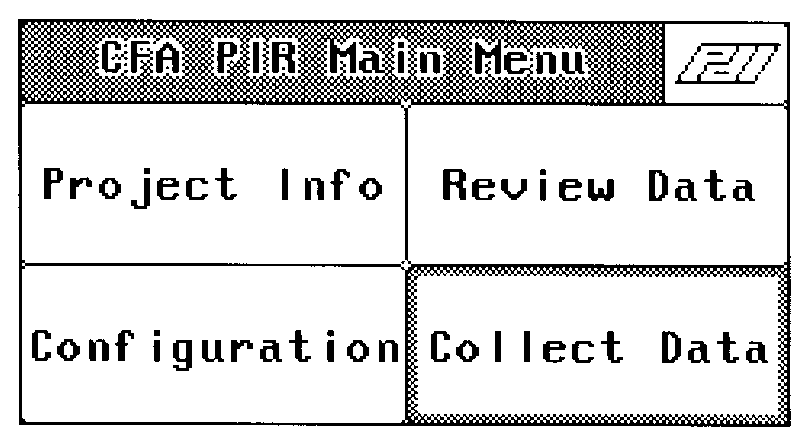

A tela sensível ao toque exibe vários menus para entrada e inspeção de dados. As diversas funções são acessadas ao tocar-se a área da tela em que o nome da função aparece. O visor muda a cada requisição de uma função.

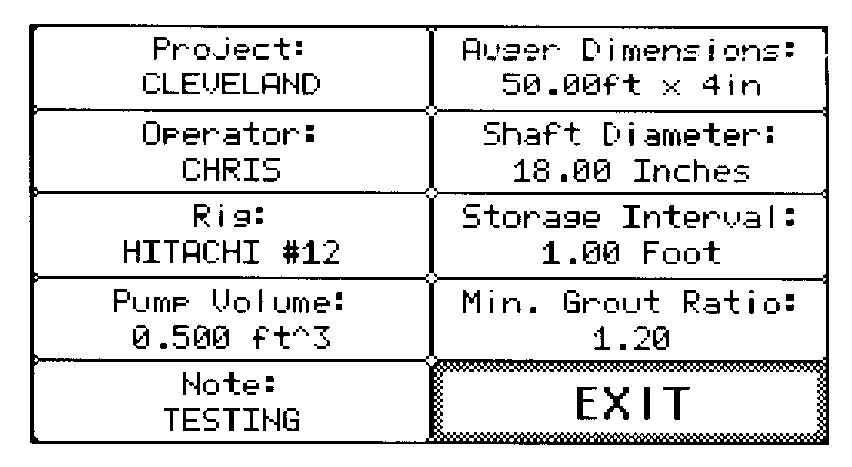

O operador entra com as informações sobre o projeto, equipe e estaca simplesmente tocando na tela.

A profundidade e velocidade de perfuração são mostradas na tela em números grandes e fáceis de ler.

Durante a fase de concretagem, o volume bombeado por unidade de penetração é plotado na tela, à medida que a hélice e removida. O operador observa a vazão do concreto e remove a hélice de tal maneira que um volume mínimo de concreto por incremento de profundidade seja mantido (linha tracejada).
